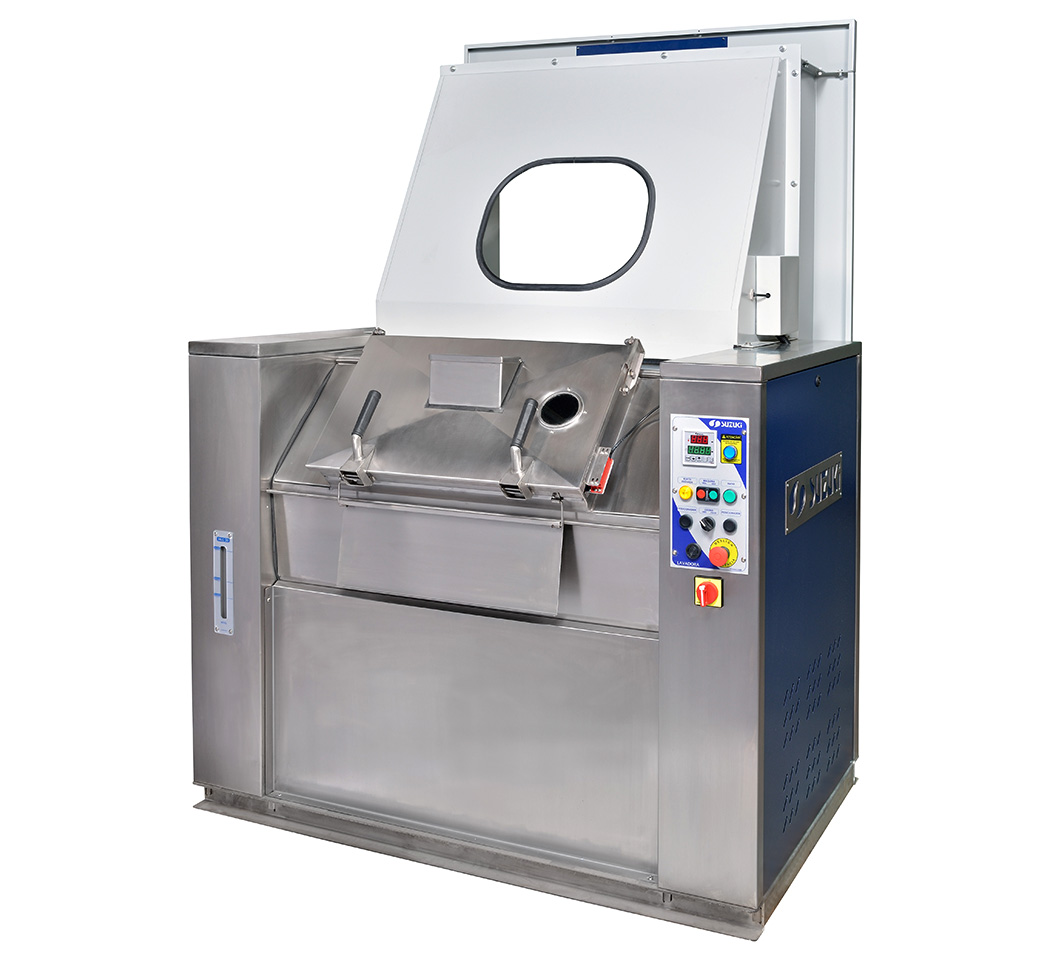

Lavadora Horizontal com Barreira MLGS

Lavadora Horizontal para uso Hospitalar destinada à lavagem e enxágue de roupas, dotada de sistema de separação de ambiente com barreira anti-infecção cruzada.

Estrutura:
Gabinete construído em chapas de aço inoxidável AISI 304, com alta resistência a corrosão e adequada à temperatura de trabalho dos processos de roupas hospitalares. Nas laterais deste gabinete estão alocados os sistemas de transmissão e comando elétrico do equipamento.

Corpo externo do cesto construído em chapa de aço inoxidável AISI 304, fixado a estrutura por meio de tirantes para reforço da estrutura que dispensa a utilização de solda e garante perfeita estanqueidade.

Barreira de separação de ambiente anti-infecção cruzada (lado de processamento / lado de acabamento) construída em aço SAE 1020. Estas peças recebem tratamento antiferruginoso e pintura de acabamento em epóxi.

Portas externas construídas em aço inoxidável AISI 304 e, tanto no lado de processamento (área suja) quanto no lado de acabamento (área limpa), têm abertura por meio de dobradiças com duplo fecho de pressão. Cada porta possui um visor para facilitar o posicionamento do cesto. Além disso, possuem sistema de segurança que impedem o funcionamento do equipamento caso a(s) porta(s) esteja(ão) aberta(s). Caso haja o destravamento dos fechos da porta durante o processo, o cesto é instantaneamente parado, impedindo o acesso do operador ao cesto em movimento.

Saboneteira posicionada na porta do lado de processamento (área suja) para introdução dos produtos para a lavagem, sem a necessidade de parada do equipamento ou abertura da porta.

A estrutura, bases e demais componentes expostos aos esforços de trabalho são dimensionados de forma a atender todas as solicitações mecânicas de material e estrutural, bem como eventuais sobrecargas que venham a ser solicitadas pelo sistema.

Tambor interno (Cesto):
Cesto interno construído em chapa de aço inoxidável tipo AISI 304 com perfurações de 5,3mm, isentas de rebarbas, com batedeiras reforçadas incorporadas ao cesto, dispostas simetricamente para maior ação mecânica.

Eixos em aço INOXIDÁVEL dimensionados para suportar os esforços e eventuais sobrecargas solicitadas durante a operação, apoiadas em mancais com rolamentos esféricos autocompensadores vedados e com de sistema de vedação por meio de gaxetas teflonadas, que não permitem a passagem de água.

Porta do tipo corrediça com trincos de pressão fabricadas com o mesmo tipo de material do cesto.

Todas as partes em contato com a água são em aço inoxidável AISI 304.

Sistema de transmissão:
Através de correias em “V”, polias segundo padrão ABNT e motofreio com alimentação trifásica, sendo o motor do tipo assíncrono com rotor de gaiola, totalmente fechado, grau de proteção IP55 e ventilação externa. Este motofreio possui proteções elétricas contra sobrecargas e curtos-circuitos.

Sistema de reversão na rotação do cesto com controle automático através de um controlador eletrônico de tempo em conjunto com contatores eletromagnéticos.

Barreira sanitária:

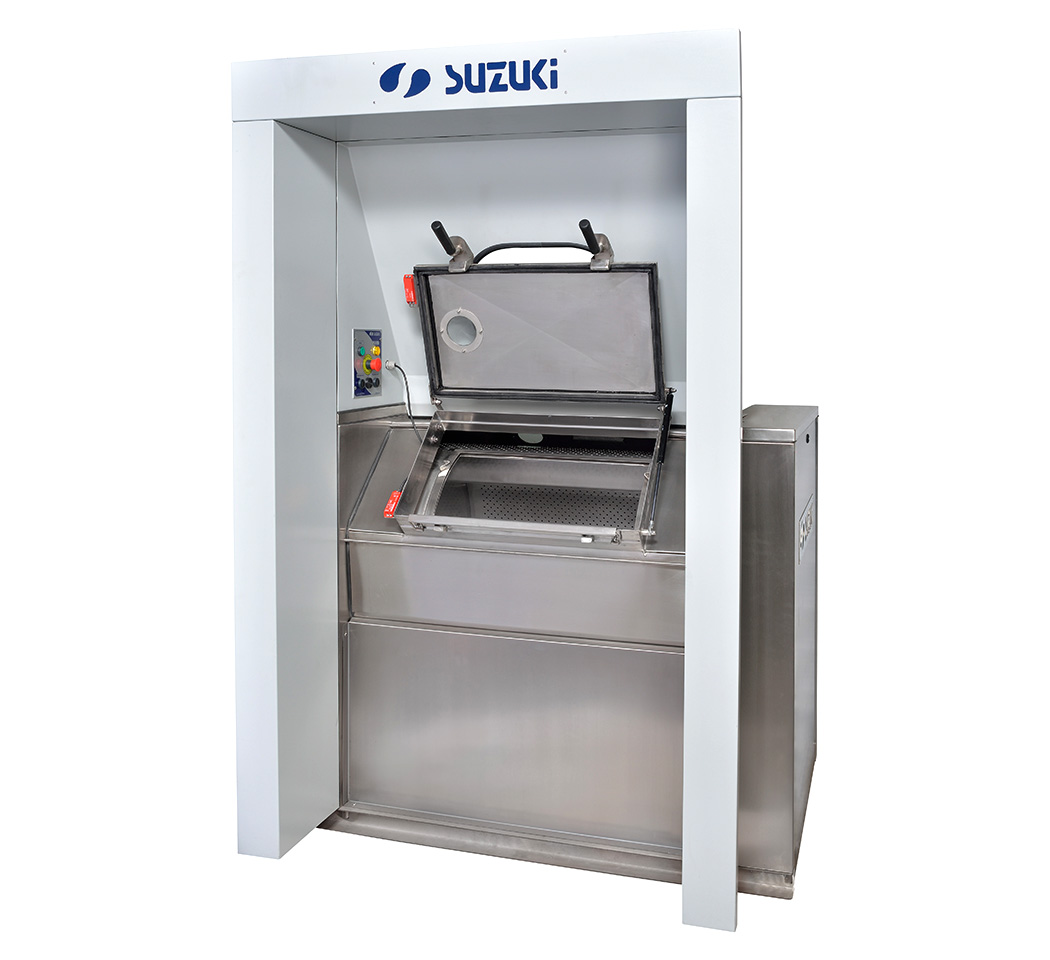

De acordo com as Normas da ANVISA (Agência Nacional de Vigilância Sanitária), o equipamento possui duas portas, sendo uma voltada para o lado de processamento (área suja) e outra voltada para o acabamento (área limpa).

Comandos:

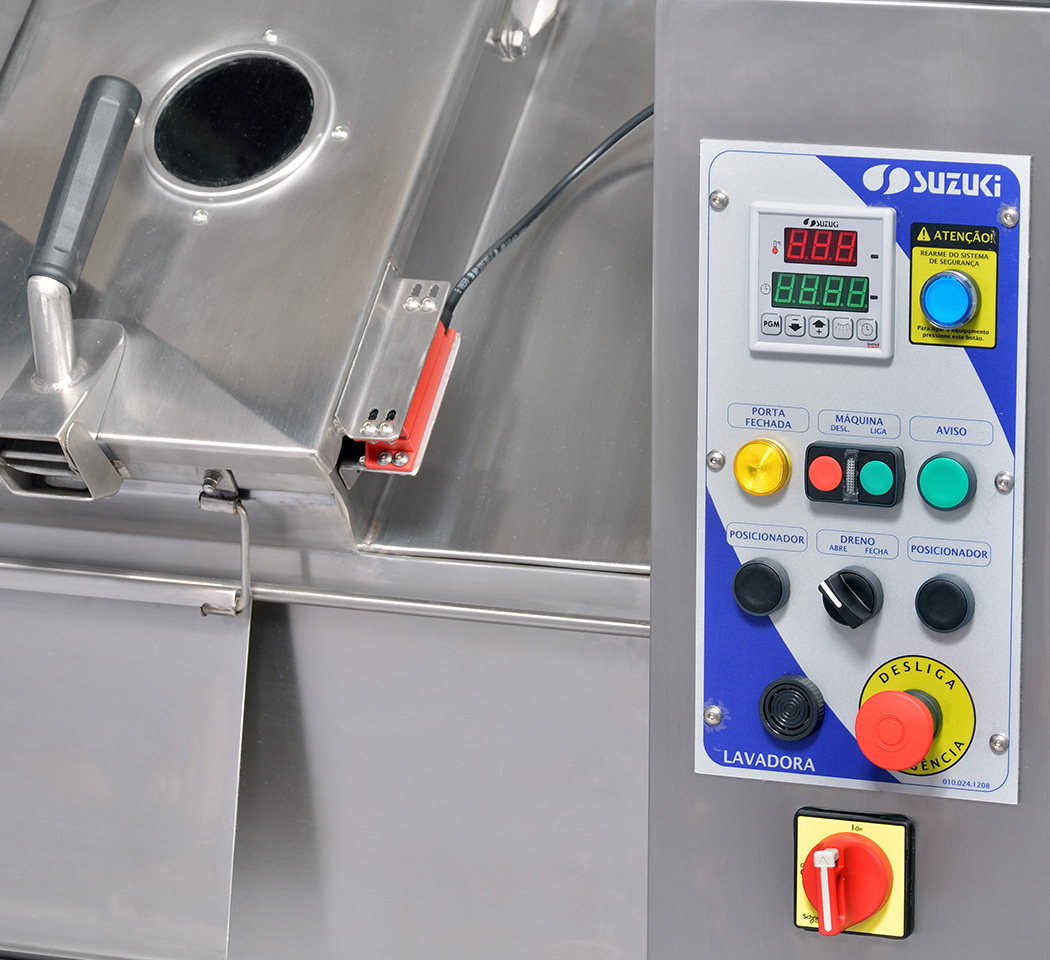

Painel de operações do lado de processamento (área suja) constituído pelos seguintes comandos:

  • Controlador eletrônico para de tempo e temperatura;
  • Chave geral liga/desliga;
  • Botão para partida de máquina OK (reset do sistema de segurança);
  • Botão de emergência;
  • Botão de aviso (acionamento do alarme sonoro da área de acabamento);
  • Botões para posicionamento das portas internas com a externa (este posicionamento é feito apenas com as portas fechadas);
  • Comutador para abertura / fechamento do dreno;
  • Sinaleiro para indicação de porta aberta na área de acabamento;
  • Alarme sonoro para término do processo ou para chamada do operador.

Painel de operações do lado de acabamento (área limpa) constituído pelos seguintes comandos:

  • Botão de emergência;
  • Botão de aviso (acionamento do alarme sonoro da área de processamento);
  • Botões para posicionamento das portas internas com a externa (este posicionamento é feito apenas com as portas fechadas);
  • Sinaleiro para indicação de porta aberta na área de processamento;
  • Sinaleiro para indicação de máquina partida OK;
  • Alarme sonoro para término do processo ou para chamada do operador.

Descarga de água por gravidade, dimensionada para rápido deságue, através de válvula com acionamento elétrico.

Visor do nível de água com régua indicativa para os níveis baixo, médio e alto.

TAMANHOS
10 / 20 / 30 kg.

Saiba mais sobre nossos produtos

Lavadora Horizontal com Barreira LTS

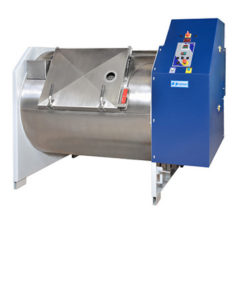

Lavadora Horizontal LT
